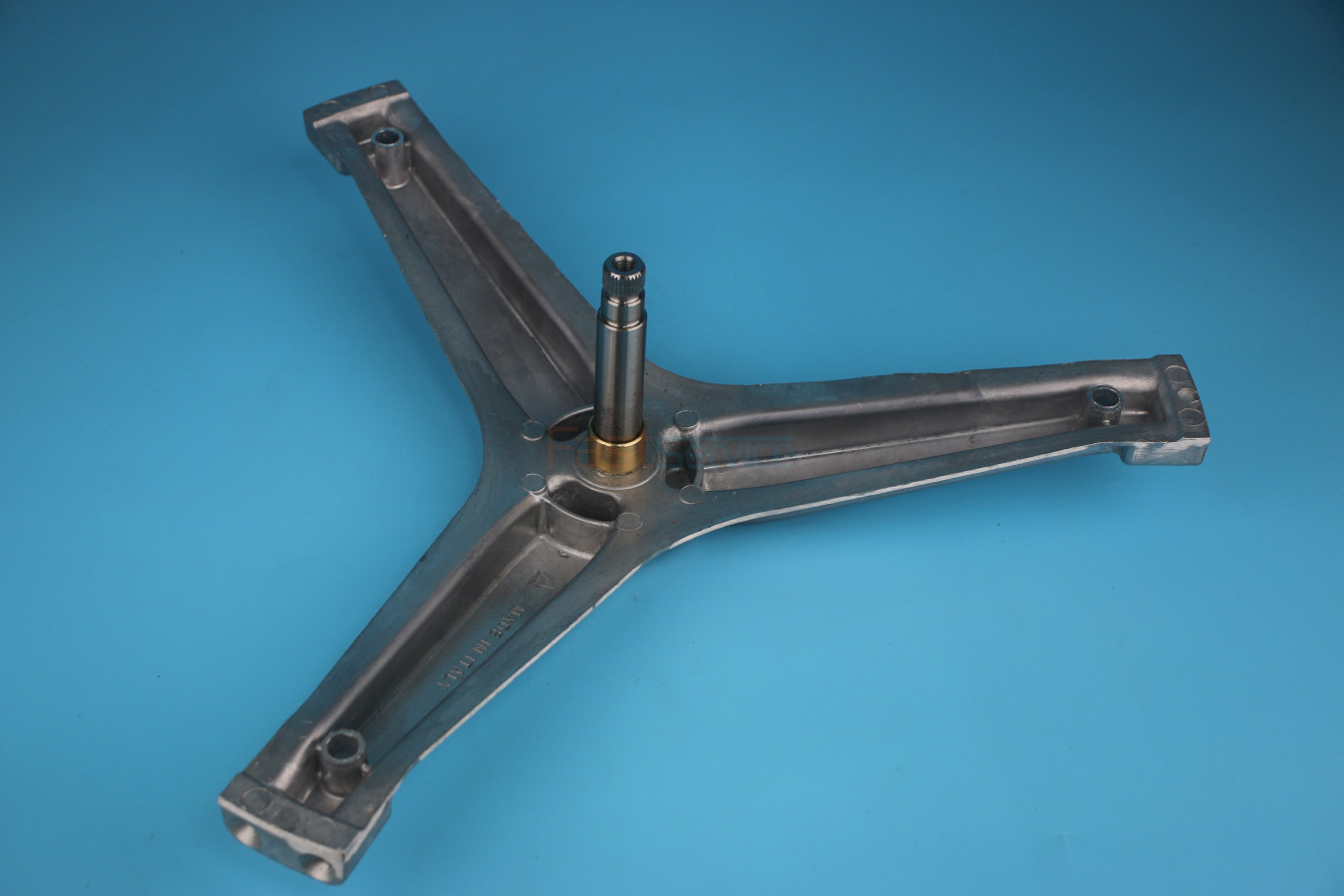

Крестовина Beko cod 822

Крестовина для неразборных баков стиральных машин Beko
Производитель EBI Italy
EBI cod.822
Заказной код C00877123, C00895501

Размеры:

H1 общая высота = 104мм (этот размер отличается от оригинального в силу особенности конструкции)

H2 высота выточки под сальник = 18мм  (этот размер отличается от оригинального в силу особенности конструкции)

H3 от втулки до внешнего подшипника = 61мм

H4 от посадки внешнего подшипника, до торца вала = 25мм

D1 диаметр кольца посадки сальника =  24мм

D2 посадка внутреннего подшипника = 20мм (под подшипник 6204)

D3 диаметр посадки внешнего подшипника = 17мм (под подшипник 6203)

D4 диаметр посадки шкива= 17мм (щлицы)

Крепление шкива болтом M8

L1 длинна луча от внутреннего подшипника до конца луча = 230мм
(Диаметр барабана в месте посадки крестовины 480мм)

Крепление лучей к барабану при помощи шести винтов с головкой под потай M6x16
