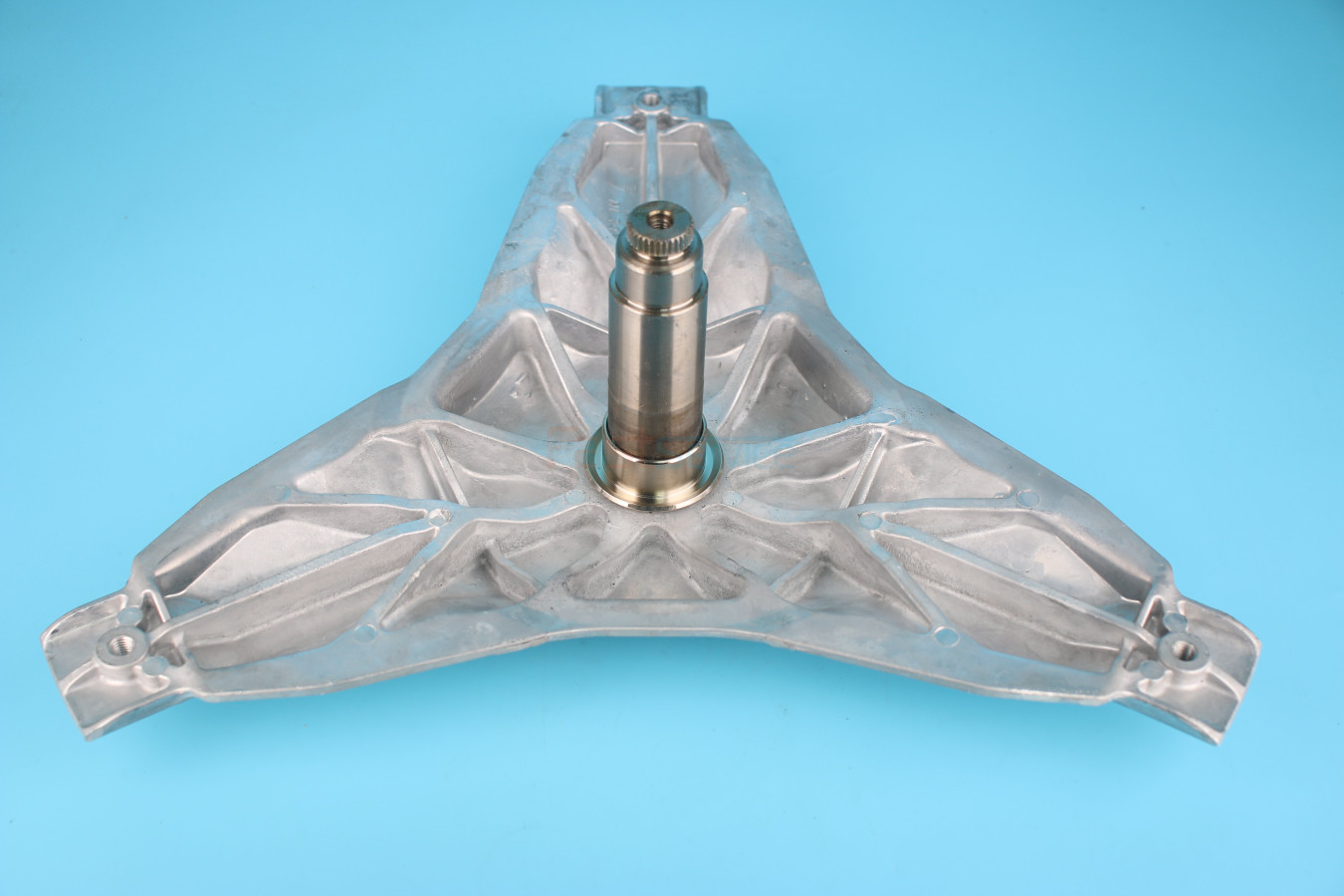

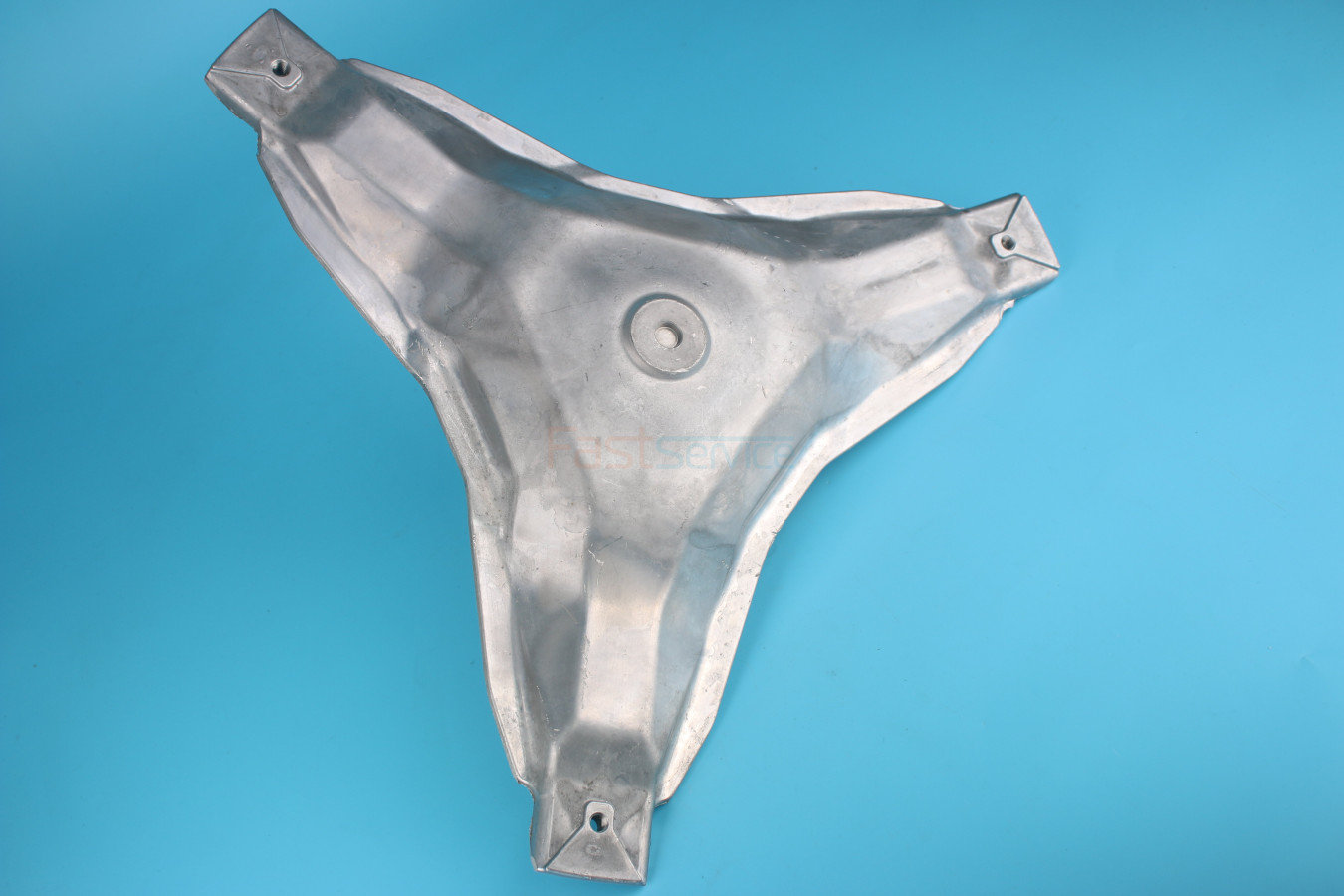

Крестовина cod 824 СМА MIELE 09643670 6306 6307 H117

Крестовина для стиральных машин MIELE серии W1

Заказной код: 9643670, 9570857, 9570833

Размеры:

H1 общая высота = 117мм

H2 высота выточки под сальник = 17мм

H3 от втулки до внешнего подшипника = 71мм

H4 от посадки внешнего подшипника, до шлицов шкива = 18мм

D1 диаметр кольца посадки сальника = 39.5мм (в баке устанавливается сальник 39.5x89x9/16)

D2 посадка внутреннего подшипника = 30мм (внутренний подшипник 6307)

D3 диаметр посадки внешнего подшипника = 25мм (внешний подшипник 6306)

Для крепления шкива используются 34 шлица, шкив крепится болтом M8
Высота шлицевой части 9мм

L1 длинна луча от внутреннего подшипника до центра крепежного отверстия = 189мм

Крепление к барабану: 3 шпильки M8

Применяется в моделях:

W1 AquaSecu WKG125 Family Care XL WKB110 Selection+ WKA110 Series 120 WCG125 Series 120 WCG135 SpeedCare WKF311 SpeedCare XL WKF322 W1 Performance 1600 WMB125 WCE 300-30 WCE330 WCE 320 WCE320 WCE 330 WCE330 WCE 330 WPS WCE330 WCF 120 WCF120 WCF 130 WCF130 WCF 330 WPS WCF330 WCG 100-35 WCG135 WCG 120 WCG120 WCG 125 WCG125 WCG 130 WCG130 WCG 135 WCG135 WCI 320 WPS WCI320 WCI 330 WPS WCI330 WKA 110 WKA110 WKB 100-30 WKB130 WKB 110 WKB110 WKB 120 WKB120 WKB 130 WKB130 WKC 130 WKC130 WKD 130 WKD130 WKE 130 WKE130 WKF 100-30 WKF130 WKF 100-31 WKF131 WKF 110 WKF110 WKF 111 WKF111 WKF 120 WKF120 WKF 121 WKF121 WKF 130 WKF130 WKF 131 WKF131 WKF 200-70 WKF270 WKF 270 WKF270 WKF 300-11 WKF311 WKF 300-22 WKF322 WKF 311 WKF311 WKF 322 WKF322 WKG 100-30 WKG130 WKG 120 WKG120 WKG 125 WKG125 WKG 130 WKG130 WKH 100-21 WKH121 WKH 100-31 WKH131 WKH 120 WKH120 WKH 121 WKH121 WKH 130 WKH130 WKH 131 WKH131 WKH 170 WKH170 WKH 270 WKH270 WKH 271 WKH271 WKH 272 WKH272 WKJ 130 WKJ130 WKJ 131 WKJ131 WKK 200-30 WKK230 WKK 210 WKK210 WKK 230 WKK230 WKL 130 WKL130 WKM 100-31 WKM131 WKM 130 WKM130 WKM 131 WKM131 WKM Elite WKM131 WKR 500-70 WKR570 WKR 500-71 WKR571 WKR 570 WKR570 WKR 571 WKR571 WKR 770 WKR770 WKR 771 WKR771 WKR 900-70 WKR970 WKR 970 WKR970 WKS 500-70 WKS570 WKS 500-71 WKS571 WKS 570 WKS570 WKS 571 WKS571 WMB 100-20 WMB120 WMB 120 WMB120 WMB 125 WMB125 WMC 120 WMC120 WMF 100-20 WMF120 WMF 100-21 WMF121 WMF 100-40 WMF140 WMF 100-41 WMF141 WMF 111 WMF111 WMF 120 WMF120 WMF 121 WMF121 WMF 140 WMF140 WMF 141 WMF141 WMF 800-20 WMF820 WMF 820 WMF820 WMG 120 WMG120 WMG 820 WMG820 WMG 823 WMG823 WMH 120 WMH120 WMH 260 WMH260 WMH 261 WMH261 WMH 262 WMH262 WML 120 WML120 WML 160 WML160 WMM 160 WMM160 WMR 500-61 WMR561 WMR 560 WMR560 WMR 561 WMR561 WMR 860 WMR860 WMR 861 WMR861 WMR 863 WMR863 WMV 900-60 WMV960 WMV 960 WMV960 WMV 963 WMV963 WMX 127 WMX127 WWE 300-20 WWE320 WWE 320 WWE320 WWE 320 WPS WWE320 WWF 120 WWF120 WWG 120 WWG120 WWG 120 WPS WWG120 WWI 300-20 WWI320 WWI 320 WWI320 WWI 320 WPS WWI320 Blue Horizon WMH722 EcoPerformance WCE460 EcoPerformance WWE460 EditionConn@ct WMH721 Evolution PWM307 Excellence WED164 Excellence WED174 Excellence WEF365 Excellence WEF375 Excellence WEF664 Excellence WEF674 Excellence WEG365 Excellence WEG375 Excellence WEG665 Excellence WEG675 Excellence WEH865 Excellence WEH875 Excellence WEI865 Excellence WEI875 Excellence WPS WED174 Excellence WPS WED335 Excellence WPS WEE335 Excellence WPS WEF365 Excellence WPS WEF375 Excellence WPS WEF674 Excellence WPS WEG135 Excellence WPS WEG375 Excellence WPS WEG675 Excellence WPS WEH875 Excellence WPS WEI335 Excellence WPS WEI775 Excellence WPS WEI875 Excellence WPS WER865 Excellence WPS WER875 Hygiene LW PWM507 Hygiene SST PWM507 ISS Telekom PWM507 Modern Life WCF370 Modern Life WEF365 Modern Life WEF375 Modern Life WSF363 Modern Life WWF360 Modern Life WPS WEF365 Modern Life WPS WEF375 Modern Life WPS WWF360 PWM 300 DP LW PWM300 PWM 300-08 DP LW PWM307 PWM 307 DP LW PWM307 PWM 307 DP LW CC PWM307 PWM 500-08 DP LW PWM507 PWM 507 DP Hygiene LW PWM507 PWM 507 DP Hygiene SST PWM507 PWM 507 DP LW PWM507 PWM 507 DP LW ISS Telekom PWM507 PWM 507 DP MAR LW PWM507 PWM 507 DP MH LW PWM507 PWM 507 DP Special LW PWM507 PWM 507 DP SST PWM507 PWM 507 DV Hygiene LW PWM507 PWM 507 DV Hygiene SST PWM507 PWM 507 DV LW PWM507 PWM 507 DV LW Hygiene 25A PWM507 PWM 507 DV LW ISS Telekom PWM507 PWM 507 DV Special LW PWM507 PWM 507 DV SST PWM507 PWM 907 DP LW PWM907 PWM 907 DP SST PWM907 PWM 907 DV LW PWM907 PWM 907 DV SST PWM907 Selection WSD123 Selection WSD164 Selection WSF363 Selection WSF664 Selection WSG363 Selection WSG663 Selection WSH863 Selection WSI862 Selection WSI863 Selection WPS WSD323 Selection WPS WSR863 Series Black White WWG669 SmartBiz PWM300 Special LW PWM507 SpeedCare WKF301 SpeedCare 1600 WCH360 SpeedCare 1600 WCH370 SpeedCare 1600 WPS WCH370 SpeedCare ELITE WCH370 SpeedCare XL WKF332 WCD 164 WCS WCD164 WCD 174 WCS WCD174 WCD 330 WPS WCD330 WCE 460 WCS WCE460 WCE 460 WPS WCE460 WCF 370 WCF370 WCF 674 WCS WCF674 WCG 130 WPS WCG130 WCG 300-70 WCG370 WCG 360 WCG360 WCG 360 WCS WCG360 WCG 370 WCG370 WCG 370 WPS WCG370 WCG 660 WCG660 WCG 660 WPS WCG660 WCG 670 WCG670 WCG 670 WPS WCG670 WCG 677 C WCG677 WCH 300-70 WCH370 WCH 360 WCH360 WCH 370 WCH370 WCH 370 WPS WCH370 WCH 860 WCS WCH860 WCH 870 WCS WCH870 WCI 300-30 WCI330 WCI 320 WCI320 WCI 330 WCI330 WCI 360 WPS WTL WCI360 WCI 600-70 WCI670 WCI 620 WPS WCI620 WCI 660 WCI660 WCI 660 WPS WCI660 WCI 670 WCI670 WCI 670 WPS WCI670 WCI 770 WPS WCI770 WCI 800-70 WCS WCI870 WCI 860 WCI860 WCI 860 WPS WCI860 WCI 870 WCI870 WCI 870 WCS WCI870 WCI 870 WPS WCI870 WCI 960 WCI960 WCI 960 WCS WCI960 WCK 660 WCK660 WCR 700-70 WPS WCR770 WCR 760 WPS WCR760 WCR 770 WPS WCR770 WCR 800-60 WPS WCR860 WCR 800-70 WPS WCR870 WCR 800-90 WPS WCR890 WCR 860 WPS WCR860 WCR 870 WPS WCR870 WCR 871 WPS WCR871 WCR 890 WPS WCR890 WCR 891 WPS WCR891 WED 164 WCS WED164 WED 174 WCS WED174 WED 174 WPS WED174 WED 335 WPS WED335 WEE 335 WPS WEE335 WEF 365 WEF365 WEF 365 WPS WEF365 WEF 375 WEF375 WEF 375 WPS WEF375 WEF 664 WCS WEF664 WEF 674 WCS WEF674 WEF 674 WPS WEF674 WEG 135 WPS WEG135 WEG 365 WEG365 WEG 375 WEG375 WEG 375 WPS WEG375 WEG 600-65 WEG665 WEG 600-75 WEG675 WEG 665 WEG665 WEG 675 WEG675 WEG 675 WCS WEG675 WEG 675 WPS WEG675 WEH 865 WCS WEH865 WEH 875 WCS WEH875 WEH 875 WPS WEH875 WEI 335 WPS WEI335 WEI 775 WPS WEI775 WEI 800-65 WEI865 WEI 800-75 WEI875 WEI 865 WEI865 WEI 865 WPS WEI865 WEI 875 WEI875 WEI 875 WCS WEI875 WEI 875 WPS WEI875 WEJ 135 WPS WEJ135 WER 865 WPS WER865 WER 875 WPS WER875 WKF 301 WKF301 WKF 332 WKF332 WKH 100-20 WKH120 WKH 100-22 WKH122 WKH 100-30 WKH130 WKH 100-32 WKH132 WKH 122 WKH122 WKH 132 WKH132 WKM 100-32 WKM132 WKM 132 WKM132 WMH 100-20 WMH120 WMH 100-21 WMH121 WMH 100-22 WMH122 WMH 121 WMH121 WMH 122 WMH122 WMH 700-21 WMH721 WMH 721 WMH721 WMH 722 WMH722 WMM 100-60 WMM160 WMM 100-61 WMM161 WMM 121 WMM121 WMM 122 WMM122 WMM 161 WMM161 WMM 162 WMM162 WMR 500-60 WMR560 WSD 164 WCS WSD164 WSD 323 WPS WSD323 WSF 363 WSF363 WSF 664 WCS WSF664 WSG 363 WSG363 WSG 663 WSG663 WSH 863 WCS WSH863 WSI 800-63 WSI863 WSI 862 WCS WSI862 WSI 863 WSI863 WSI 863 WCS WSI863 WSR 863 WPS WSR863 WTW 800-70 CH WTW870 WTW 870 WPM WTW870 WTZH 130 WTZH130 WTZH 700-30 WTZH730 WTZH 730 WTZH730 WWB 020 WWB020 WWD 160 WCS WWD160 WWD 164 WCS WWD164 WWD 320 WPS WWD320 WWD 660 WCS WWD660 WWE 360 WPS WWE360 WWE 460 WPS WWE460 WWF 060 WWF060 WWF 360 WWF360 WWF 360 WPS WWF360 WWF 364 WPS WWF364 WWF 660 WCS WWF660 WWF 664 WCS WWF664 WWF 664 WPS WWF664 WWG 300-60 WWG360 WWG 360 WWG360 WWG 360 WPS WWG360 WWG 360 WSC WWG360 WWG 361 C WWG361 WWG 600-60 WWG660 WWG 660 WWG660 WWG 660 WCS WWG660 WWG 660 WPS WWG660 WWG 661 WCS WWG661 WWG 669 WWG669 WWG 700-60 WPS WWG760 WWG 760 WPS WWG760 WWH 660 WWH660 WWH 860 WWH860 WWH 860 WCS WWH860 WWH 860 WPS WWH860 WWI 600-60 WWI660 WWI 660 WWI660 WWI 660 WPS WWI660 WWI 760 WWI760 WWI 760 WPS WWI760 WWI 800-60 WWI860 WWI 860 WWI860 WWI 860 WCS WWI860 WWI 860 WPS WWI860 WWI 861 WCS WWI861 WWR 760 WPS WWR760 WWR 800-60 WPS WWR860 WWR 800-80 WPS WWR880 WWR 860 WPS WWR860 WWR 861 WPS WWR861 WWR 880 WPS WWR880 WWV 900-80 WPS WWV980 WWV 980 WPS WWV980 WWV 981 WPS WWV981 WXD 160 WCS WXD160 WXF 660 WCS WXF660 WXI 860 WCS WXI860 WXR 860 WCS WXR860 Active WWE668 Active Eco WDB038 Active Living WDB037 Edition WCE679 Excellence WED325 Excellence WED335 Excellence WPS WEB035 Excellence WPS WED125 Excellence WPS WED135 Excellence WPS WED675 Excellence WPS WEE675 GuideLine WDD130 HomeCare WDB036 Jubilee WDB035 Modern Life WPS WED675 Modern Life WPS WWD660 Mop Star 60 LW PWM506 Mop Star 60 SST PWM506 Mop Star 80 LW PWM508 Mop Star 80 SST PWM508 PWM 500-09 DP LW PWM508 PWM 506 DP LW PWM506 PWM 506 DP Mop Star 60 LW PWM506 PWM 506 DV LW PWM506 PWM 506 DV Mop Star 60 LW PWM506 PWM 506 DV Mop Star 60 SST PWM506 PWM 508 DP LW PWM508 PWM 508 DP Mop Star 80 LW PWM508 PWM 508 DP SST PWM508 PWM 508 DV LW PWM508 PWM 508 DV Mop Star 80 LW PWM508 PWM 508 DV Mop Star 80 SST PWM508 PWM 508 DV SST PWM508 PWM 900-09 DP LW PWM908 PWM 906 DP LW PWM906 PWM 906 DP LW Eco Express PWM906 PWM 906 DP MAR LW PWM906 PWM 906 DP MAR SST PWM906 PWM 906 DP SST PWM906 PWM 906 DV LW PWM906 PWM 906 DV SST PWM906 PWM 906 DV SST LavaPiu PWM906 PWM 908 DP LW PWM908 PWM 908 DP MAR LW PWM908 PWM 908 DP MAR SST PWM908 PWM 908 DP SST PWM908 PWM 908 DV LW PWM908 PWM 908 DV SST PWM908 PWM 908 DV SST LavaPiu PWM908 Series 120 WDD025 Series 120 WPS WDD035 SpeedCare 1400 WDB320 SpeedCare 1400 WDB330 SpeedCare 1400 WDD320 SpeedCare 1400 WDD330 SpeedCare 1400 WPS WDB330 SpeedCare 1400 WPS WDD330 Tower 200 WWD129 WCD 120 WPS WCD120 WCD 130 WPS WCD130 WCD 320 WCD320 WCD 320 WCS WCD320 WCD 330 WCD330 WCD 360 C WCD360 WCE 600-70 WCE670 WCE 660 WCE660 WCE 670 WCE670 WCE 679 WCE679 WCE 760 WCE760 WCE 770 WCE770 WCJ 670 WPS WCJ670 WDB 004 WDB004 WDB 005 WDB005 WDB 020 WDB020 WDB 030 WDB030 WDB 030 WPS WDB030 WDB 035 WDB035 WDB 036 WDB036 WDB 037 WDB037 WDB 038 WPS WDB038 WDB 320 WDB320 WDB 330 WDB330 WDB 330 WPS WDB330 WDD 020 WDD020 WDD 020 WPS WDD020 WDD 021 WPS WDD021 WDD 025 WPS WDD025 WDD 030 WDD030 WDD 030 WPS WDD030 WDD 031 WDD031 WDD 031 WPS WDD031 WDD 035 WPS WDD035 WDD 130 WPS WDD130 WDD 320 WDD320 WDD 330 WDD330 WDD 330 WPS WDD330 WEB 035 WPS WEB035 WED 125 WPS WED125 WED 135 WPS WED135 WED 325 WED325 WED 335 WCS WED335 WED 675 WPS WED675 WEE 675 WPS WEE675 WSD 100-23 WSD123 WSD 123 WSD123 WWD 100-20 WWD120 WWD 120 WWD120 WWD 120 WPS WWD120 WWD 129 WPS WWD129 WWD 660 WPS WWD660 WWE 600-60 WWE660 WWE 620 WWE620 WWE 660 WWE660 WWE 660 WPS WWE660 WWE 668 WPS WWE668 WWE 700-60 WWE760 WWE 760 WWE760 WWE 760 WPS WWE760 WWE 767 WPS WWE767 WWE 800-60 WPS WWE860 WWE 860 WPS WWE860
