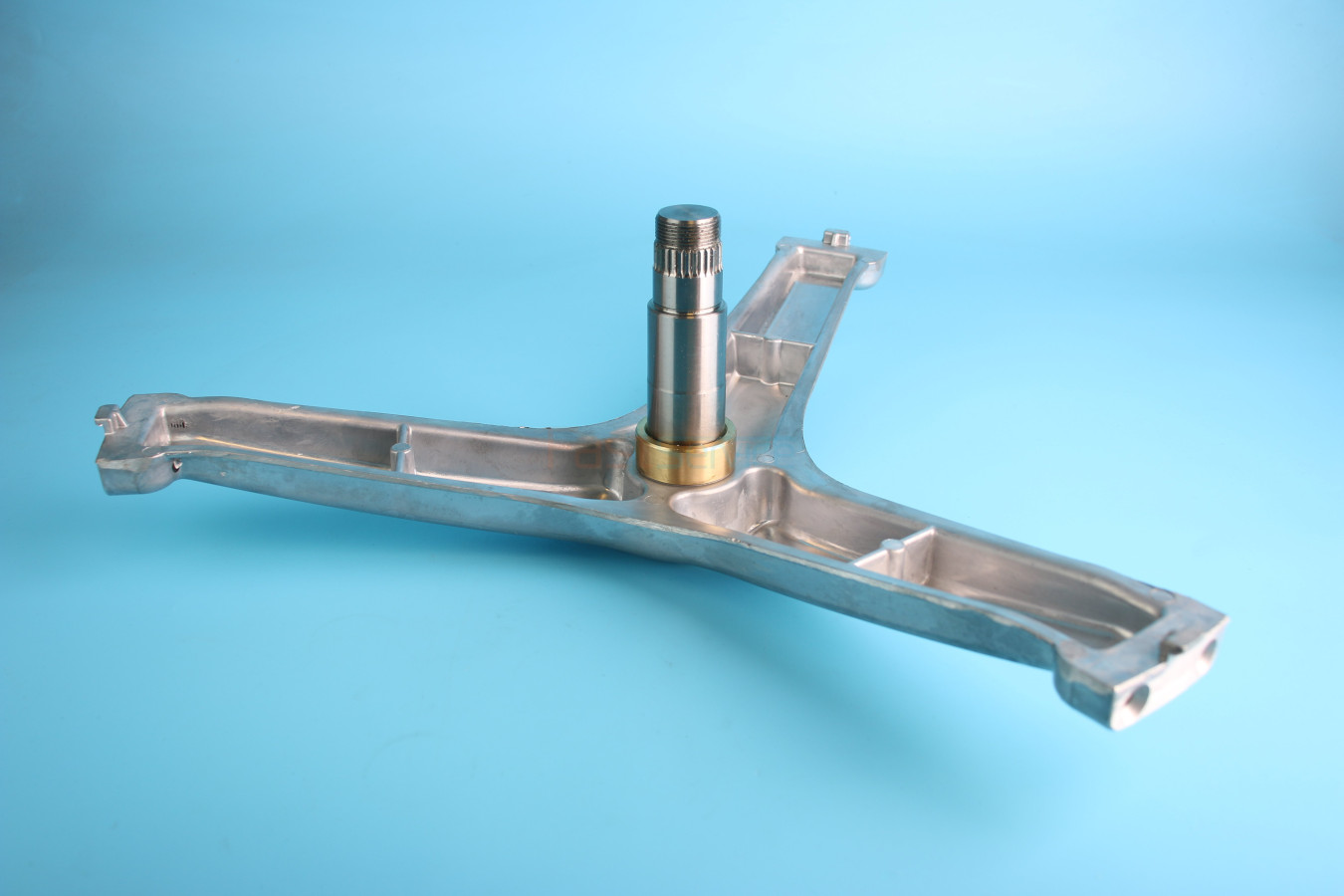

DC97-20825A EBI Cod 808 Крестовина Samsung 6206 6207 H117

H1 общая высота = 117мм
H2 высота выточки под сальник = 18мм
H3 от втулки до внешнего подшипника = 59мм
H4 от посадки внешнего подшипника, до шлицов шкива = 17мм

D1 диаметр кольца посадки сальника = 45мм (в баке устанавливается сальник 45.5x84x10/12)
D2 посадка внутреннего подшипника = 35мм (внутренний подшипник 6207)
D3 диаметр посадки внешнего подшипника = 30мм (внешний подшипник 6206)

Для крепления шкива используются 29 шлицов, шкив крепится гайкой M28
Высота шлицевой части 12мм
Высота резьбовой части 12мм

L1 длинна луча от внутреннего подшипника до центра крепежного отверстия = 233мм (внутренний диаметр барабана в месте посадки крестовины 500мм)
Крепление к барабану: 6 болтов M8x25
