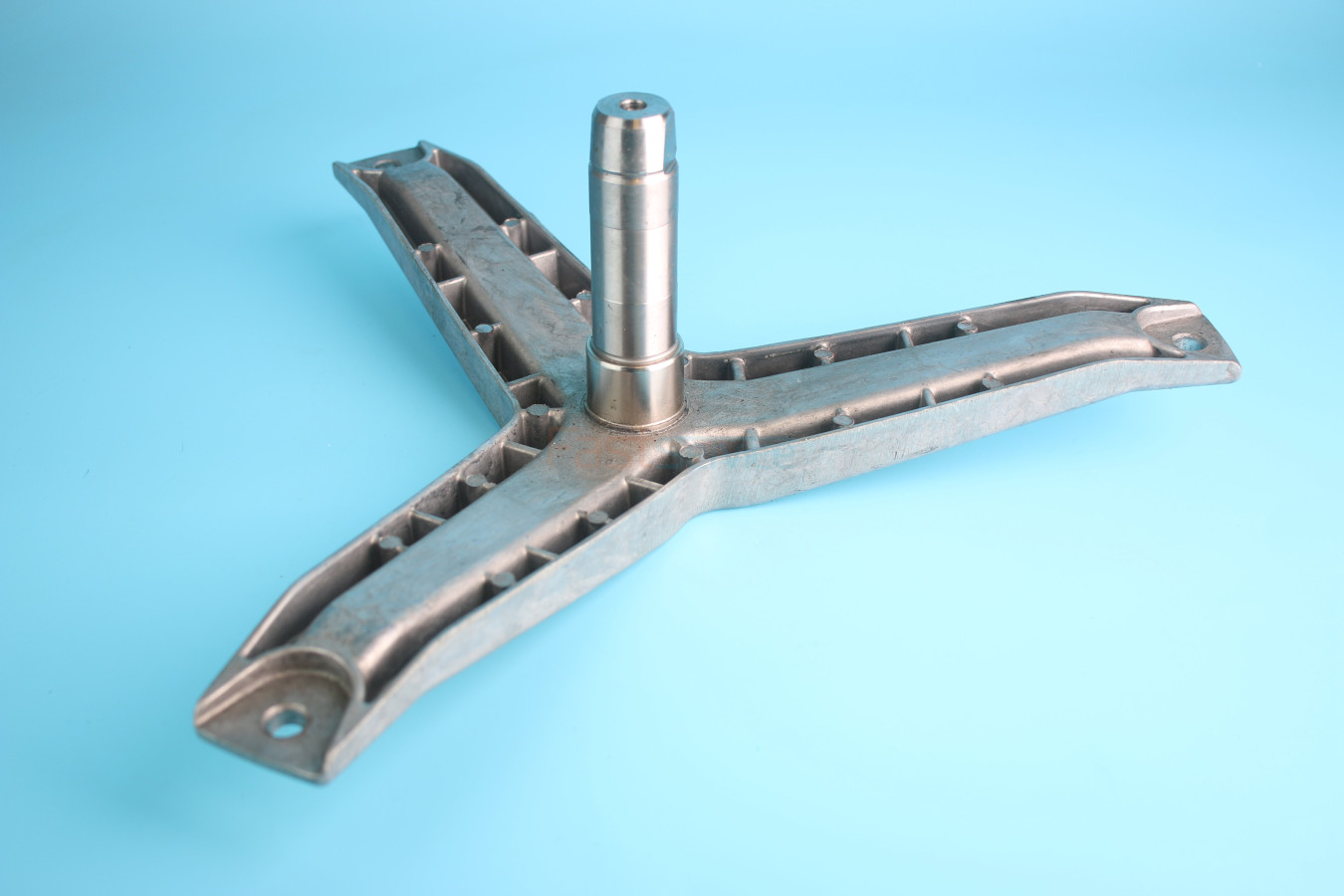

Крестовина барабана для стиральных машин с функцией сушки Bosch Siemens
Для машин с металлическим баком и внешней крестовиной с комплектом подшиников 6206 6306 и сальником 35x72/84x11/18
В оригинале закреплена к барабану на заклепках.
Размеры:
- общая высота 115мм (может отличаться от оригинала в большую сторону из-за особенностей конструкции)
- высота выточки под сальник 26мм (может отличаться от оригинала в большую сторону из-за особенностей конструкции)
- высота посадки шкива 68мм
- диаметр кольца посадки сальника 35мм
- диаметр посадки внутреннего подшипника 30мм
- диаметр посадки внешнего подшипника 30мм
- в месте посадки шкива вал имеет форму конуса (ширина проточки под шкив 25мм )
- крепление шкива осуществляется болтом M8
- длинна луча от внутреннего подшипника до конца луча 203мм до центра крепежного отверстия 187мм
- крепление лучей к барабану рекомендуется осуществить при помощи трех болтов M10x20 и гаек M10 из нержавеющей стали
