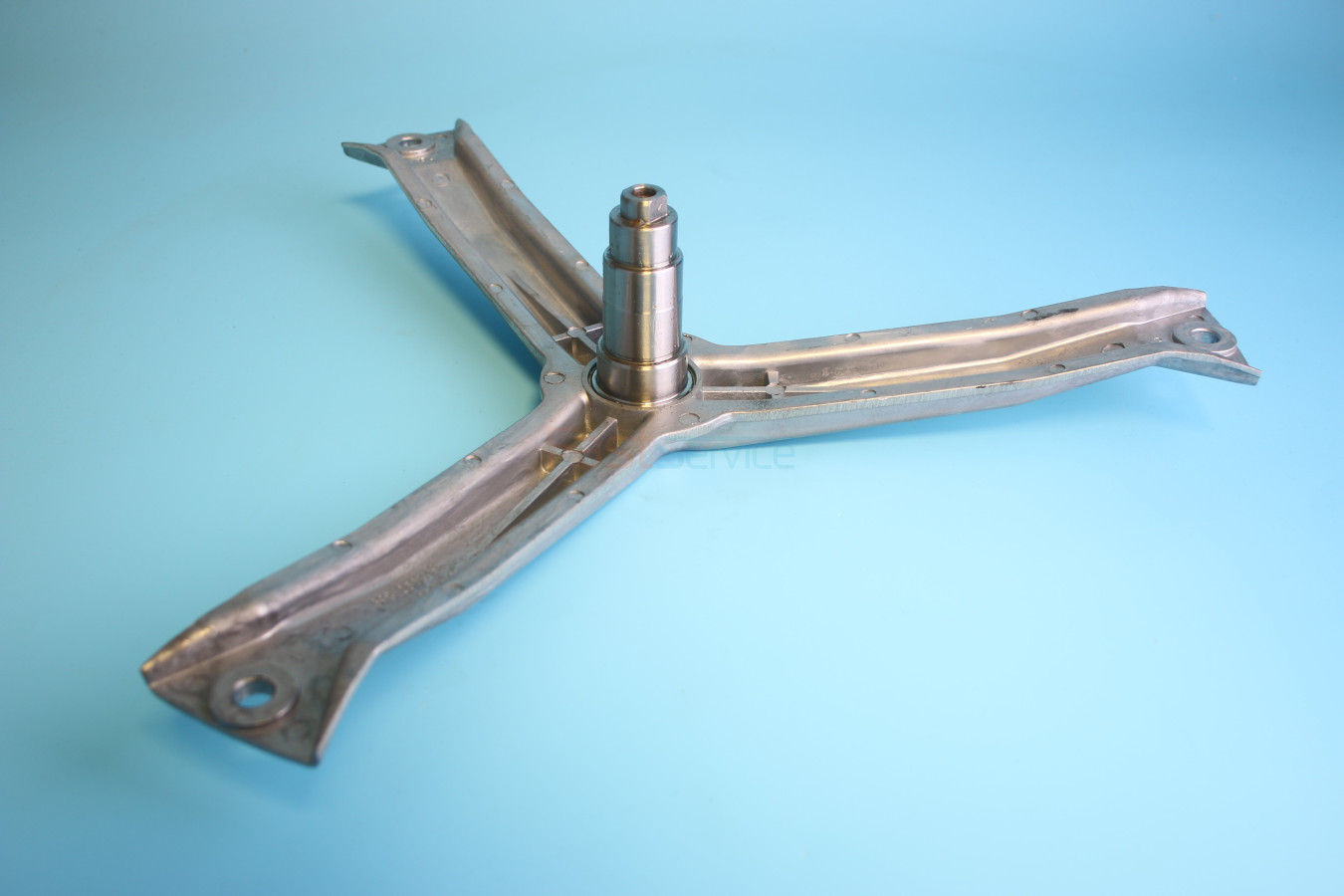

Крестовина для стиральных машин Bosch Maxx4 Siemens Siwamat. Данная крестовина устанавливается в двух различных баках. Первый вариант - бак с подшипниками 6205+6206 и сальником 35x62x10/12. Второй вариант - бак с подшипниками 6305+6306 и сальником 35x72x10/12. Так как внутренние диаметры используемых подшипников в обеих случаях одинаковые, то крестовина подходит для установки и в один и во второй баки.
Заказной код барабана с крестовиной: 00473774, 00796399 (под 6205+6206 подшипники, сальник 35x62x10/12), 00215604, 00218818 ((под 6305+6306 подшипники, сальник 35x72x10/12)
Длина вала 79 мм (может не значительно отличаться от размера в оригинале в силу особенностей изготовления)
Диаметр втулки под сальник 35мм
Диаметр под внутренний подшипник 30мм
Диаметр под внешний подшипник 25мм
Высота втулки под сальник 17мм (может не значительно отличаться от размера в оригинале в силу особенностей изготовления)
Высота от втулки до посадки внешнего подшипника 38мм
Высота посадки внешнего пошипника 14мм
Высота посадки шкива 8мм
Размеры посадки шкива:
Диаметр 17мм
Проточка 14мм
Крепление шкива болтом
Крепление лучей к барабану при помощи трех болтов M10x20 и гаек M10
Расстояние от вала в месте посадки внутреннего пошипника до центра крепежного отверстия луча крестовины 205мм
