Если нужной крестовины нет в наличии или Вы ее просто не нашли на нашем сайте, мы можем помочь Вам изготов ее из нержавеющей стали. Если лучи треснули или рассыпались, а вал на Вашей крестовине цел, то можно его использовать для восстановления крестовины. Стоимость изготовления крестовины с Вашим валом дешевле новой на 300-350грн. Обращайтесь к нашим менеджерам за подробной консультацией.

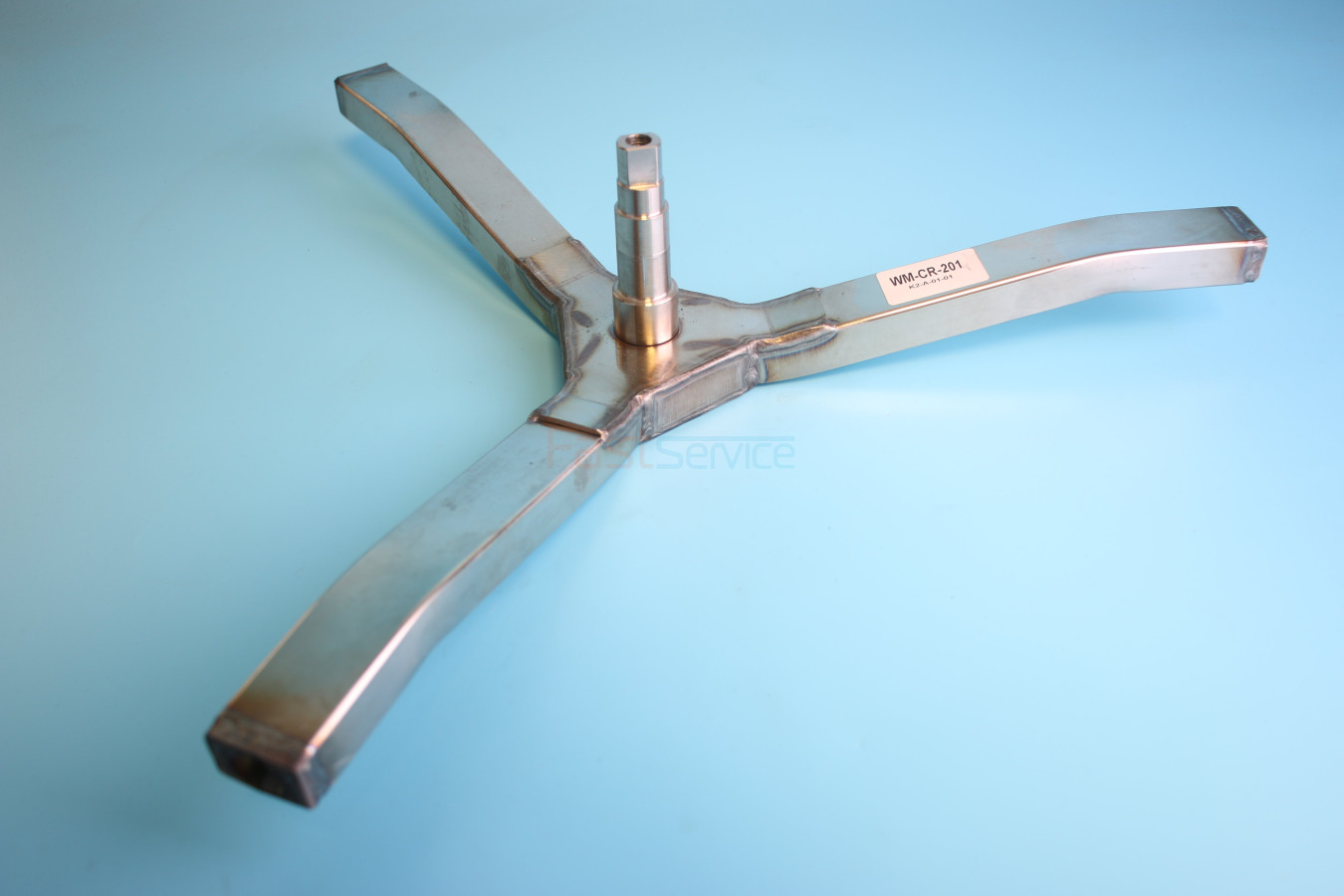

Крестовина выполнена из толстостенной прямоугольной трубы из нержавеющей стали, что гарантирует долговечность и устойчивость к высоким механическим нагрузкам и химическим воздействиям агресивной среды. Сварные швы выполнены с соблюдением технологий сварки для данного типа металлов, что не приводит к изменению химического состава свариваемого металла а так же обесвечивает высокую надежность сварного соединения.
Размеры:
H1 общая высота = 75мм
H2 высота выточки под сальник = 17мм
H3 от втулки до внешнего подшипника = 34мм
H4 от посадки внешнего подшипника, до проточки крепления шкива = 11мм
D1 диаметр кольца посадки сальника = 25мм (под сальник 25x50.75x10/12)
D2 посадка внутреннего подшипника = 20мм (под подшипник 6204)
D3 диаметр посадки внешнего подшипника = 17мм (под подшипник 6203)
Крепление шкива болтом М8
Размеры посадки шкива 12x16мм
L1 длинна луча от внутреннего подшипника до конца луча = 230мм
Крепление к барабану: 3 болта M8 под потай
Применяется в моделях:
Ardesto WMS-6109W 6.0 кг
Amica
Hansa
Midea
Grunhelm
PRIME Technics
DEXP
Skyworth
