41007503 Крестовина нерж Candy малютка 6203 6204 H105

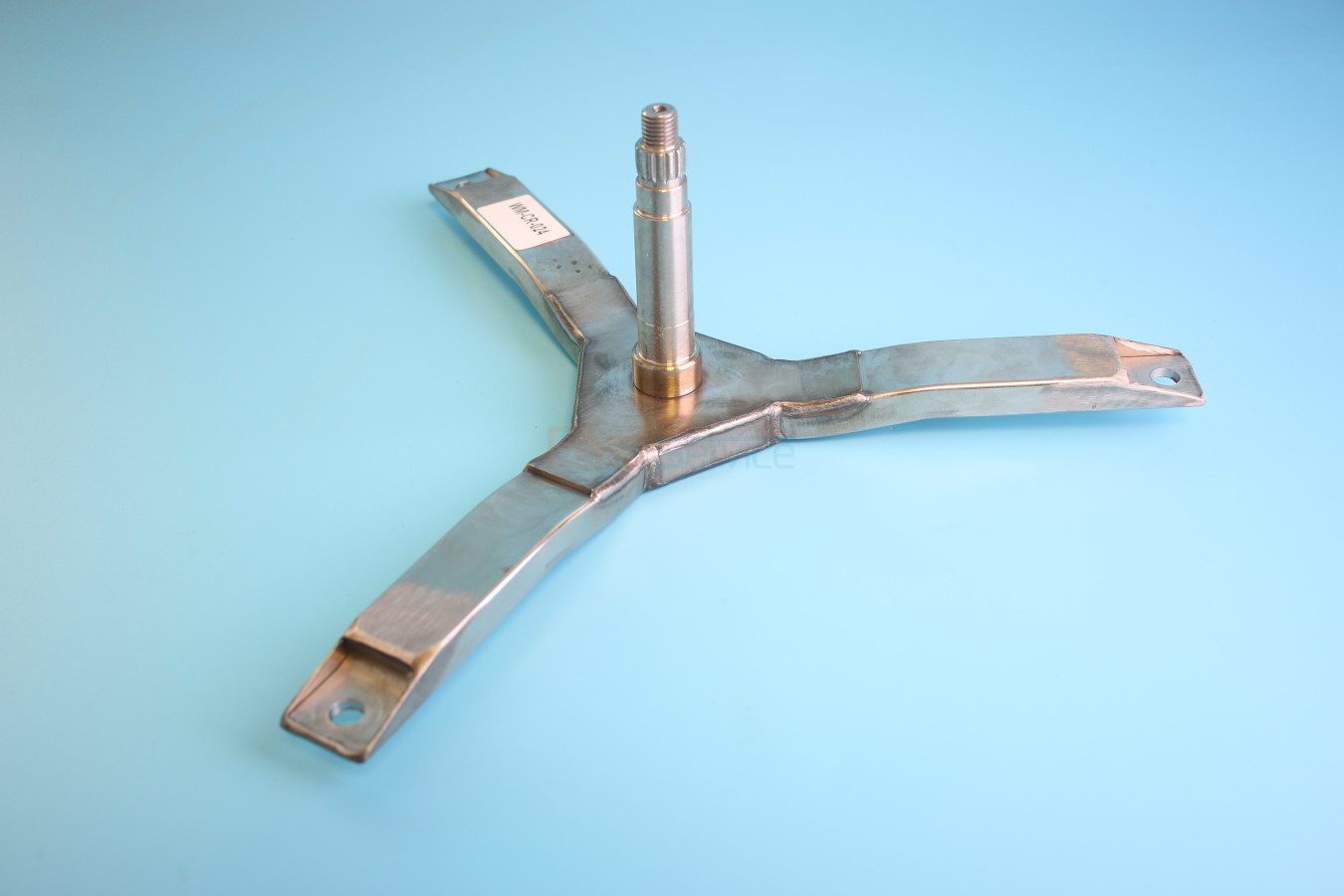

Крестовина барабана из нержавеющей стали для стиральных машин Candy AQUA, в народе называемых "малютка".
Заказной код:  41007503, 92410075

Если нужной крестовины нет в наличии или Вы ее просто не нашли на нашем сайте, мы можем помочь Вам изготов ее из нержавеющей стали. Если лучи треснули или рассыпались, а вал на Вашей крестовине цел, то можно его использовать для восстановления крестовины. Стоимость изготовления крестовины с Вашим валом дешевле новой на 300-350грн. Обращайтесь к нашим менеджерам за подробной консультацией.

Крестовина выполнена из толстостенной прямоугольной трубы из нержавеющей стали, что гарантирует долговечность и устойчивость к высоким механическим нагрузкам и химическим воздействиям агресивной среды. Сварные швы выполнены с соблюдением технологий сварки для данного типа металлов, что не приводит к изменению химического состава свариваемого металла а так же обесвечивает высокую надежность сварного соединения.

Размеры:

H1 общая высота вала = 105мм

H2 высота втулки сальника = 13мм

H3 от втулки до внешнего подшипника = 57мм

H4 от посадки внешнего подшипника до конца вала = 35мм

D1 диаметр кольца посадки сальника = 25мм (сальник 25x47x8)

D2 посадка внутреннего подшипника = 20мм (подшипник 6204)

D3 диаметр посадки внешнего подшипника = 17мм (подшипник 6203)

D4 диаметр посадки шкива (15 зубцов) = 17мм

L1 длинна луча от внутреннего подшипника до центра крепежного отверстия = 171мм

Крепление к барабану: 3 болта M10x20 + гайки M10

Применяются в моделях:
